「新製品情報誌」2025年6月号掲載
資料請求No.1250602401

電子機器・部品

電子応用装置

表面実装用電源端子（M5用）　PV-5-H/PV-15-H シリーズ

株式会社マックエイト

神奈川県横浜市鶴見区駒岡5-4-10

　圧着端子が取付された線材をプリント基板にねじで固定できるチップマウンタに対応の端子。M5ねじに対応。従来品のPV-5シリーズの1.5mmから2.0mmへ板厚を変更し、形状も少し大きくすることにより80Aの電流に対応している。材質は銅、処理はニッケル下地スズめっき。

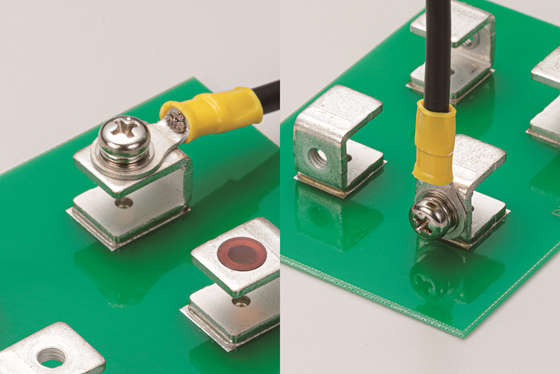

　PV-5-Hは上面に線材を取付けできるタイプとなっており、PV-15-Hは側面に線材を固定することができる。推奨ランドサイズへ取付時の締付トルクは147N-cm（15kgf-cm）以下。
