注目企業・特集2020年12月号掲載
～マックエイト社の製品 & 技術～ プリント基板用端子＆アクセサリー2021年度新製品
- マックエイトの製品群に基板を便利に利用する新製品が登場！
- マックエイト（神奈川県横浜市鶴見区駒岡5-4-10）
パネル用電源端子 PNP-1-5

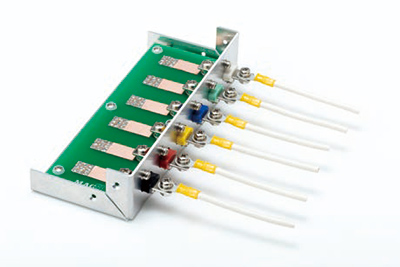

PNP-1-5シリーズの製品使用例
2000V、65Aにの大電流に対応したパネル取付端子。パネルにはM4ねじ止めで取付け固定する。
インバータ等の大電力回路からの電源ライン接点として用いたり、バッテリー回路、昇圧回路からの接続設定を想定している。形状は、端子部にφ5.5の貫通穴が設けてあるので線材をねじで固定することができる。樹脂色は 黒、赤、黄、緑、青、白の6色をラインナップしている。材質は端子部が銅、ねじ部は黄銅、樹脂部はナイロン9T（UL94V-0）となっている。処理は、端子部、ねじ部共にニッケルメッキとなっている。パネル取付可能な板厚は1.0～3.2mmに対応している。
★RoHS対応品
資料請求資料請求No.1201202801
誤挿入防止電線用ソケット RSTシリーズ

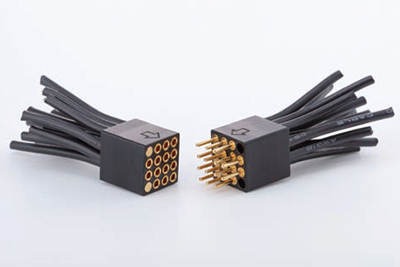

RSTシリーズの中継接続としての使用例
誤挿入防止構造の最大14ピンで利用できるソケット。ハウジングには16ピン分の穴が設けてあるが、推奨する閉塞ピン数として2ピンを確保するため、信号線で利用できるのは14ピンとなる。
ハウンジングは共通でピンは基板実装用と中継接続用があり、電線対電線接続、電線対基板接続を使用ピンを変えることにより実現。推奨する28通りの排他的キーコード系列により誤挿入防止構造のコネクタとなる。ピン配列はユーザ側で決定が可能で同一キーコードでも向きの誤りを防ぐ。
★RoHS対応品
資料請求資料請求No.1201202802
高電流用ジャンパー MJXシリーズ

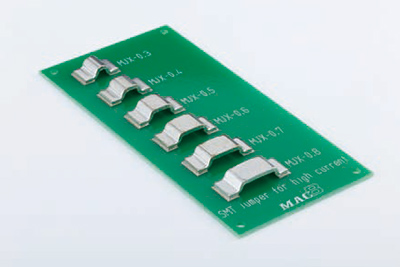

MJXシリーズ 実装例
100Aの大電流に対応した基板実装用ジャンパー端子。近年ニーズの高いバッテリー回路、昇圧回路といった大電力回路のジャンパーとして利用が可能。MJWシリーズより高電流を流せる。材質は銅、処理はニッケル下地スズメッキ。定格電流100A。
自動実装機に対応している。
★RoHS対応品
資料請求資料請求No.1201202901
