「精密位置決めテーブル TE」

位置決めテーブル

URL:	http://www.ikont.co.jp/

東京都港区高輪２－１９－１９

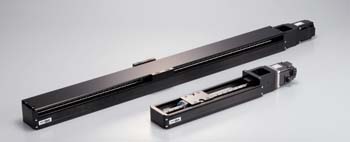

　高強度アルミニウム合金製のスライドテーブルとベッドを採用し、U字型のベッドの内側にスライドテーブルを配置した構造の精密位置決めテーブル。ベッド幅寸法60mm、86mmをラインアップしている。
　〈軽量・低断面・コンパクト〉テーブル全体の質量は従来タイプの約40％に軽減。断面高さは33mm（TE60）、46mm（TE86）と低断面な設計。このため装置全体の小型化・軽量化が可能となり、多軸構成でテーブル自体が運動するケースなどではイナーシャ軽減によるタクトタイム向上に貢献する。
　〈高精度な位置決め〉送り機構には精密研削ボールねじを採用。信頼性が高く高精度な位置決めが可能。
　〈メンテナンスフリー〉直動案内機器とボールねじには潤滑部品「Cルーブ」を内蔵しているため長期メンテナンスフリーを実現。潤滑油のための給油工数を削減できる。
